Plynom chladená uzavretá zváracia hlava pre orbitálne zváranie. Umožňuje vysokú tepelnú záťaž (bez vodného chladenia) a zváranie v tesných priestoroch. Rozsah 6,0 – 76,2 mm.

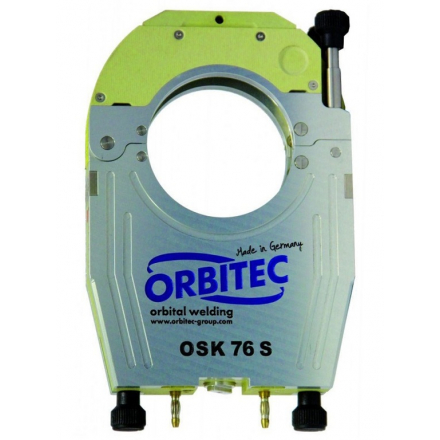

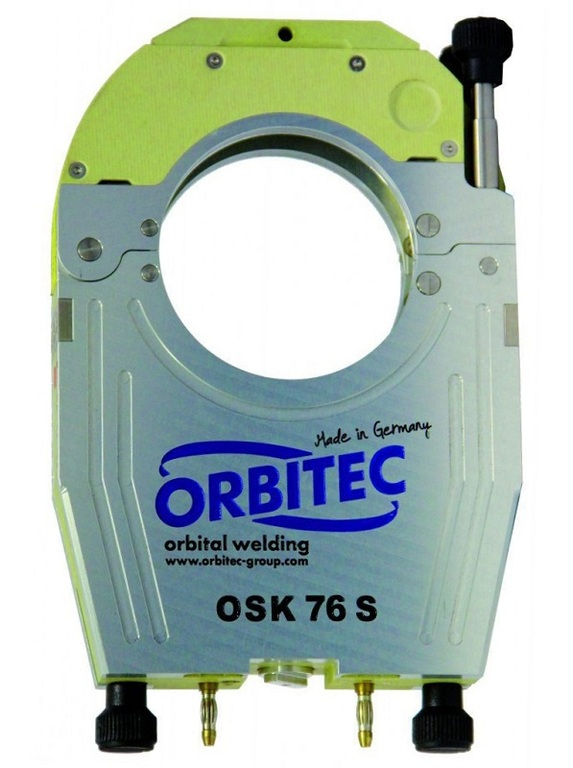

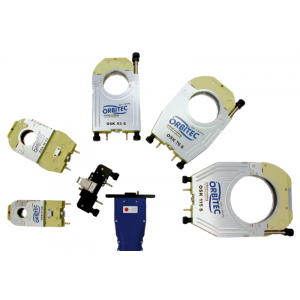

Uzavretá zváracia hlava OSK 76 S pre orbitálne zváranie

• plynom chladená zváracia hlava pre orbitálne zváranie,
• s rýchloupínacím systémom pre upínacie vložky,
• hlava je pomerne úzka, preto je vhodná na zváranie v tesných priestoroch,
• špeciálne konštrukčné vlastnosti a výber materiálu umožňuje vysokú tepelnú záťaž aj bez použitia vodného chladenia,
• rozsah 6,0 – 76,2 mm (0,250“ – 3,000“),
• hmotnosť 2,6 kg.

Uzavreté zváracie hlavy poskytujú úplnú ochranu hornej vrstvy zvarového spoja vďaka priebežnému drážkovaniu zvarového spoja počas zvárania ochranným plynom. Tým sa znižujú farby temperačných spojov.
Pre každý vonkajší priemer rúrky je potrebná zodpovedajúca sada upínacích vložiek.
Podávanie studeného drôtu nie je možné.
Zváranie je vykonávané v i-spoji s precíznou prípravou švu (90° rez pílou, príp. opracovanie koncov trubiek).

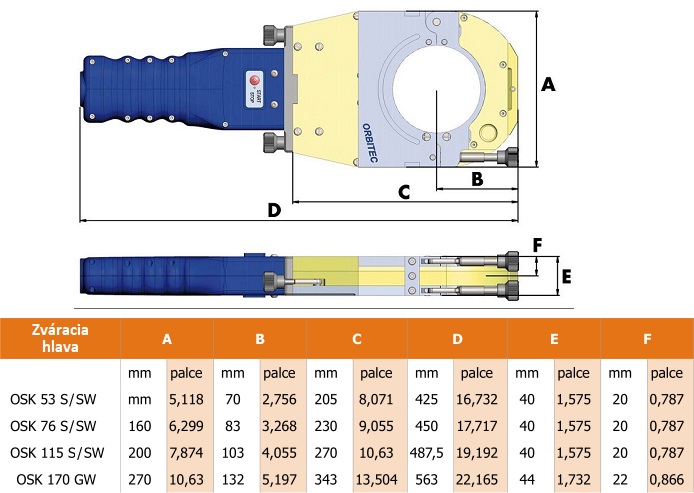

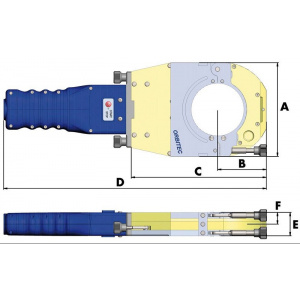

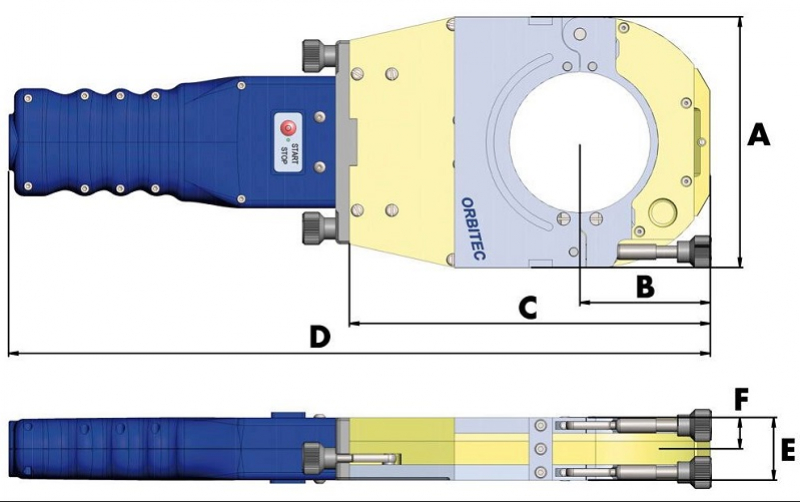

Rozmery uzavretých zváracích hláv OSK:
