Indukčné cievky, tzv. induktory, sa používajú na lokálne nahrievanie kovových súčiastok, rúrok, plechov, skrutiek. Materiál sa zohrieva vložením do indukčnej cievky alebo priložením cievky na materiál. Rôzne tvary a veľkosti cievok (okrúhle, kruhové, ploché, „U“ profil, flexibilné atď.) ich predurčujú pre rôznorodé aplikácie. Indukčné cievky sa pripájajú k indukčnému horáku, ktorý je zas pripojený k indukčnému ohrevu. Cievky musia byť kompatibilné s daným indukčným ohrevom.
Práca s induktormi je jednoduchá a efektívna, preto sú široko používané v autoservisoch, zváracích dielňach, pri opravách strojov a vozidiel, ale aj v ťažkom priemysle.
Ako funguje indukčná cievka?
Indukčná cievka sa skladá z izolovaného vodiča navinutého na nevodivú nosnú kostru. Závity cievky sú navzájom izolované. Na výrobu cievok sa najčastejšie používa meď (drôty, rúrky).
Cez cievku preteká striedavý prúd vytvárajúci magnetické pole indukujúce vo vloženom materiály tzv. vírivé prúdy. Pôsobením prúdov vzniká Joulovo teplo, ktoré zohrieva vložený materiál. Čím dlhšie necháme cievku pôsobiť na materiál, tým viac sa materiál prehreje do hĺbky, čo vidno aj na zmene jeho farby do červena. Výhodou je, že indukčné cievky zahrievajú iba časť materiálu vnútri cievky, alebo na mieste, kde je cievka priložená, okolie materiálu má podstatne nižšiu teplotu.
Dvojzávitová indukčná cievka
Chladenie indukčných cievok
Induktor môže byť chladený vzduchom alebo chladiacou kvapalinou, čo ovplyvňuje jeho výkon:
- indukčné cievky chladené vzduchom - sú z medeného drôtu, používajú sa pri malých ohrevoch,
- indukčné cievky chladené kvapalinou - sú vyrobené z medených rúrok s vnútornou dutinou, v ktorej prúdi chladiaca kvapalina. Používajú sa pri výkonnejších ohrevoch.
Najčastejšie používané induktory
Induktory sa vyrábajú v rôznych tvaroch, priemeroch a dĺžkach, čo umožňuje ich použitie od jednoduchého uvoľňovania skrutiek až po aplikácie v ťažkom priemysle:
- pevné kruhové cievky jednozávitové a dvojzávitové - používajú sa na ohrievanie trubiek, rúrok, skrutiek,
- profilové „U“ cievky - na tvrdé a mäkké spájkovanie,
- flexibilné cievky - navíjajú sa na ohrievaný materiál v prípade, ak nie je možné použiť nasadzovacie cievky, napr. na výfuky alebo spojovacie tyče,
- fokusačné cievky - na nahrievanie plochých materiálov, plechov,
- ploché cievky PAD - sú vhodné na ohrievanie plechov karosérií, odliepanie samolepiek, tmelov, okien a podobne.

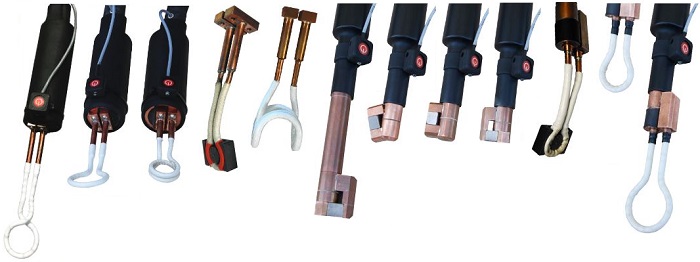

Indukčné cievky pre indukčné ohrevy - induktory
Použitie indukčných cievok v praxi
- ohrev rôznych materiálov - nerez, oceľ, meď, hliník, liatiny,
- predhrev pred zváraním, ohrev zvarov,
- ohrev pred kalením, tvárnením, lisovaním, ohýbaním,
- kovanie trubiek, guľatín, profilov,
- bodový ohrev,
- rovnanie,
- ohrev väčších plôch,
- temperovanie,
- spájkovanie na mäkko cínom,
- spájkovanie na tvrdo medených rúrok striebrom,
- ohrev spojovacích tyčí, skrutiek, matíc,
- vyvažovanie kardanov atď.
