Tvrdokovové karbidové frézy, tzv. rotačné pilníky, patria medzi najtvrdšie rezné nástroje na trhu. Sú určené na opracovanie zvarov, hrán, otvorov a detailov z rôznych materiálov, ako oceľ, hliník, titán, keramika, plast, tvrdá guma, drevo... Vhodná geometria čepele na reznej hlave umožňuje dlhodobé a presné rezanie pomocou vysokorýchlostných brúsnych pohonov.
Frézy z tvrdokovu sa vyrábajú s použitím slinutého karbidu volfrámu, čo je chemická zlúčenina volfrámu a uhlíka.
Aké výhody poskytujú karbidové frézy?
- poskytujú vynikajúcu povrchovú úpravu, vytvárajú čisté a rovné rezy,
- majú dlhú životnosť, dokážu zachovať tvrdosť ostria po dlhú dobu a tým znižujú čas výmeny nástroja,
- skracujú čas cyklu stroja, s ktorým sa používajú,
- karbidové nástroje sú tvrdšie ako nástroje z rýchloreznej ocele,
- sú dostupné v rôznych veľkostiach, tvaroch a s rôznym ozubením pre dosiahnutie optimálneho výkonu.
Vďaka neuveriteľnej rýchlosti rezania a vyššej tepelnej odolnosti sú karbidové frézy vynikajúcou investíciou.
Použitie frézy z tvrdokovu
Rotačné pilníky z karbidu sú vhodné na obrábanie ocele, nehrdzavejúcej ocele, kalenej ocele, niklu, hliníka a jeho zliatin, zliatin medi, liatiny, keramických materiálov, plastov a tvrdej gumy, dreva a dokonca aj titánu.
Karbidové nástroje sú vynikajúce takmer vo všetkých aplikáciách obrábania materiálov. Sú vhodné na opracovanie zvarov, opracovanie švov po zváraní, odstránenie otrepov, zrážanie hrán, začisťovanie, odihlovanie otvorov a detailov, valcové frézovanie, čelné frézovanie, čelné valcové frézovanie, rezanie, sústruženie.
Ozubenie tvrdokovových fréz
V závislosti od obrábaného materiálu, rýchlosti a agresivity rezania sú na trhu dostupné viaceré typy ozubení, ktoré sa v závislosti od výrobcu a účelu môžu líšiť. Uvádzame druhy ozubení od kvalitného výrobcu MOST:

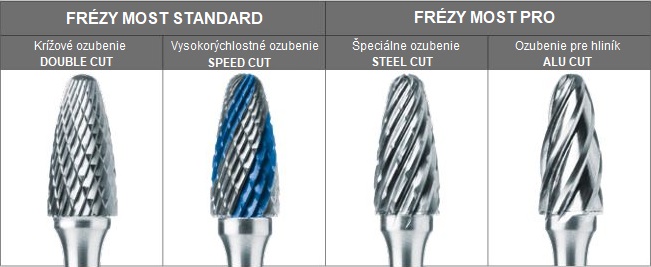

Druhy ozubenia karbidových fréz MOST
Krížové ozubenie vytvára stredný priečny rez a krátke triesky. Odstraňuje veľké množstvo materiálu, je obľúbený pre univerzálne opracovanie ocele a nehrdzavejúcej ocele. Výsledkom je dobrá kvalita opracovaného povrchu pri nízkych vibráciách.
Vysokorýchlostné ozubenie obsahuje dva typy zubov na jednej fréze - hrubé a jemné. Hrubé ozubenie reže materiál rýchlejšie, jemné vyhladzuje obrobený povrch materiálu. Spracovanie materiálu je ľahšie a pohodlnejšie, s o 30 % lepšou rýchlosťou úberu kovu a životnosťou frézy.
Špeciálne ozubenie je vyrobené z najkvalitnejšieho karbidu volfrámu. Je určené pre agresívne obrábanie bežnej ocele. Špeciálne vyvinutá geometria rezu nožovej hlavy zaisťuje vysokú rýchlosť rezania a efektivitu. Získate dvojnásobnú rýchlosť rezania v porovnaní s bežnými frézami, znížený vývin tepla na reznej hrane frézy a na obrobku a vysokú kvalitu povrchu spracovávaného materiálu.
Ozubenie pre hliník, zliatiny hliníka, plasty a tvrdú gumu má široký jednostranný rozstup zubov, ktorý zabraňuje upchávaniu spracovávaným materiálom. Ostré hrany vytvárajú veľké triesky umožňujúce rýchle spracovanie materiálu.
Odporúčania pre použitie karbidových fréz
Pre získanie optimálnych parametrov práce frézy je potrebný správy výber a presné nastavenie otáčok v rozsahu zobrazenom v tabuľke. Výber vhodných otáčok ovplynňuje životnosť a agresivitu frézy.
Odporúčania otáčok vzhľadom na materiál a jeho hrúbku od výrobcu fréz MOST:
| Materiál/Priemer | 3 mm | 6 mm | 10 mm | 12 mm | 16 mm |
| Oceľ | 60 000 - 90 000 ot/min | 45 000 - 60 000 ot/min | 30 000 - 40 000 ot/min | 22 500 - 30 000 ot/min | 18 000 - 24 000 ot/min |
| Oceľ kalená | 60 000 - 90 000 ot/min | 30 000 - 45 000 ot/min | 19 000 - 30 000 ot/min | 15 000 - 22 500 ot/min | 12 000 - 18 000 ot/min |
| Oceľ nerezová | 60 000 - 90 000 ot/min | 30 000 - 45 000 ot/min | 19 000 - 30 000 ot/min | 15 000 - 22 500 ot/min | 12 000 - 18 000 ot/min |
| Liatina | 45 000 - 90 000 ot/min | 22 500 - 60 000 ot/min | 15 000 - 40 000 ot/min | 11 000 - 30 000 ot/min | 9 000 - 24 000 ot/min |
| Titán | 60 000 - 90 000 ot/min | 30 000 - 45 000 ot/min | 19 000 - 30 000 ot/min | 15 000 - 22 500 ot/min | 12 000 - 18 000 ot/min |
| Nikel | 60 000 - 90 000 ot/min | 30 000 - 45 000 ot/min | 19 000 - 30 000 ot/min | 15 000 - 22 500 ot/min | 12 000 - 18 000 ot/min |
| Zliatiny medi | 45 000 - 90 000 ot/min | 22 500 - 60 000 ot/min | 15 000 - 40 000 ot/min | 11 000 - 30 000 ot/min | 9 000 - 24 000 ot/min |
| Hliník | 30 000 - 90 000 ot/min | 15 000 - 70 000 ot/min | 10 000 - 50 000 ot/min | 7 000 - 38 000 ;ot/min | 6 000 - 30 000 ot/min |
| Plasty | 30 000 - 90 000 ot/min | 15 000 - 70 000 ot/min | 10 000 - 50 000 ot/min | 7 000 - 38 000 ot/min | 6 000 - 30 000 ot/min |
| Keramické materiály | 60 000 - 90 000 ot/min | 30 000 - 45 000 ot/min | 19 000 - 30 000 ot/min | 15 000 - 22 500 ot/min | 12 000 - 18 000 ot/min |
- vytvrdené materiály vyžadujú pomalšie otáčanie,
- dlhé frézy nad 150 mm vyžadujú pomalšie otáčanie, max. 15 000 ot/min,
- pri práci s frézami používajte ľahký tlak a konštantné podávanie,
- práca pri rýchlosti nižšej ako je optimálna spôsobuje sekanie rezacej hlavy,
- práca nad optimálnou rýchlosťou spôsobuje nadmerné opotrebovanie rezacej hlavy,
- neprehrievajte frézu, nadmerné teploty môžu spôsobiť roztavenie spojenie hlavy a tela, a následne ju zničiť,
- nesprávne pripojenie frézy alebo manipulácia s nevhodným náradím ju môže poškodiť,
- materiál nefrézujte hlbšie ako 1/3 jeho dĺžky - karbidové frézy nie sú vhodné pre frézovanie väčších kusov materiálu.
Tvar a označenie fréz
V tabuľke uvádzame tvary karbidových fréz, príklad ich použitia a označenie fréz podľa normy DIN 8033:
