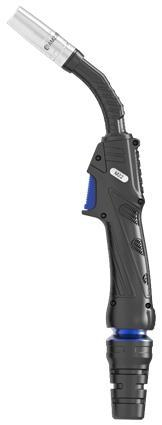

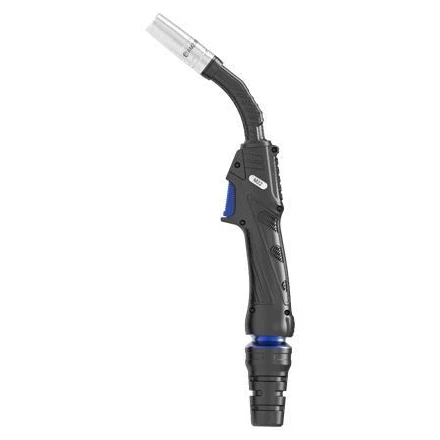

Plynom chladený zvárací horák na zváranie CO2 - MIG/MAG pri max. prúde 250 A s CO2, 220 A so zmesným plynom M21 a 145 A s pulzom pri zaťažovateli 60 %. Systém hromadenia a odstránenia rozstreku, nízka hmotnosť, ľahké polohovanie rukoväte.
Obj. číslo | M22-4M |
Obj. číslo | M22-4M |
Plynom chladený zvárací horák na zváranie CO2 - MIG/MAG pri max. prúde 250 A s CO2, 220 A so zmesným plynom M21 a 145 A s pulzom pri zaťažovateli 60 %. Systém hromadenia a odstránenia rozstreku, nízka hmotnosť, ľahké polohovanie rukoväte.
So zváracím horákom ARC M22 je možné použiť zvárací drôt s priemerom 0,8 mm - 1,2 mm.
Horáky ARC M22 a MB24 slúžia na MIG/MAG zváranie. Parametrami sa takmer zhodujú, pričom jeden rozdielny parameter robí horák ARC M22 používateľky komfortnejším - pri rovnakej veľkosti ako MB24 má o 20 % nižšiu hmotnosť, čo pri dlhšom zváraní vníma zvárač ako veľmi príjemný benefit.
Technické údaje IEC/EN 60974-7 | Arc M22 | MB24 |
---|---|---|
Metóda chladenia | plynom | plynom |
Parametre CO2 | 250 A | 250 A |
Parametre Zmesný plyn M21 | 220 A | 220 A |
Parametre Pulz | 145 A | |
Zaťažovateľ | 60 % | 60 % |
Hmotnosť horáku vo výške 1 m | 0,91 kg | 1,06 kg |
Priemer drôtu | 0,8 - 1,2 mm | 0,8 - 1,2 mm |

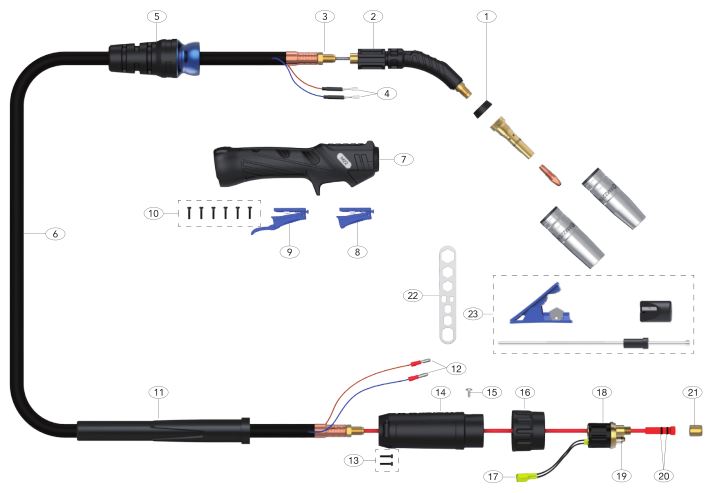

Č. | Názov | Kód výrobcu |
1 | Izolátor medzikusu ARC M2/M22 (bal.5) | AM2AP |
2 | Trubka horáku ARC M22 | AM22001 |
3 | Matka ARC M1-M22 (bal.5) | AM1505 |
4 | Konektor ARC M1-M22 (bal.10) | AM1521 |
5 | Podpora kábla kĺb ARC M1-M22 | AM1514 |
6 | Prúdový kábel ARC M22 4 m | AM2603-40 |
7 | Rukoväť ARC M1-M22 | AM2514 |
8 | Tlačidlo horáku štandard arc M (bal.1) | AM2516 |
9 | Tlačidlo horáku predĺžené arc M (bal.1) | AM2516L |
10 | Sada skrutiek arc M (bal.10) | AMSP1-1 |
11 | Chránič kábla ARC M22 | AMPA3541 |
12 | Konektor ARC M1-M22 (bal.10) | AM1522 |
13 | Skrutka krytu ARC M1-M22 (bal.10) | AMCSP1-1 |
14 | Kryt euro ARC M22 | AM2578/L |
15 | Skrutka krytu euro ARC M1-M22 (bal.10) | AML1541 |
16 | Matica krytu euro ARC M1-M22 | AMC1519/S |
17 | Konektor ARC M1-M22 (bal.10) | AM1523 |
18 | Konektor euro ARC M1-M22 | AM1528 |
19 | Krúžok O ARC M1-M22 (bal.10) | AM1524 |
20 | O-krúžok bowdenu ARC range (bal.10) | AMLOR |
21 | Poistná matica bowdenu arc M (bal.5) | AM1826 |
22 | Kľúč na spotrebný ARC range (bal.1) | AMWS |
23 | Sada na úpravu bowden Combi ARC range (bal.1) | AMCLST-KITS |
Použitie horáka: | MIG/MAG |
Chladenie: | plynové (vzduchom) |
Označenie horáka (typ): | ARC M22 |
Telo (krk) horáka: | pevné |
Zaťažovateľ 60 % pracovného cyklu: | 250 A - CO2; 220 A - MIX M21; 145 A - Pulz |
Priemer drôtu: | 0,8 – 1,2 mm |
Dĺžka horáka: | 4 m |
Použitie horáka: | MIG/MAG |
Chladenie: | plynové (vzduchom) |
Označenie horáka (typ): | ARC M22 |
Telo (krk) horáka: | pevné |
Zaťažovateľ 60 % pracovného cyklu: | 250 A - CO2; 220 A - MIX M21; 145 A - Pulz |
Priemer drôtu: | 0,8 – 1,2 mm |
Dĺžka horáka: | 4 m |
