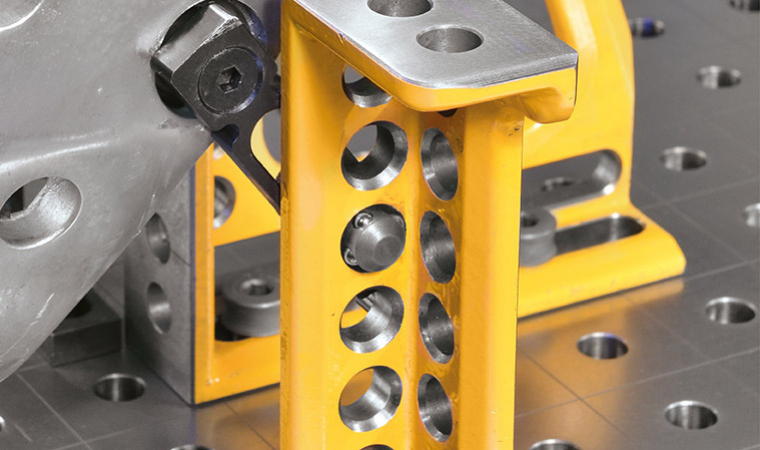

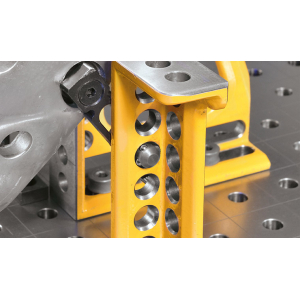

Krátky čap PS pre všetky systémové diely na stole, doskách adaptéru atď. alebo pre zvláštne prípravky. Pre systém otvorov 28.

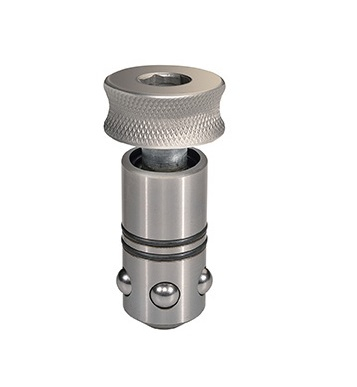

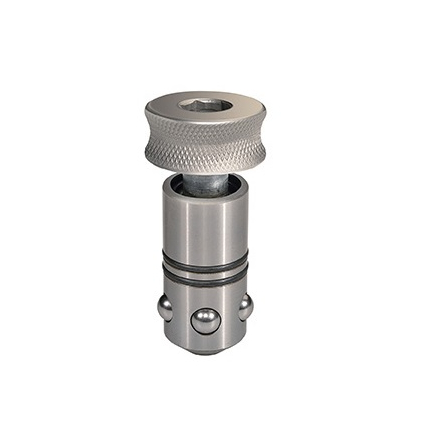

Spojovací čap PS krátky D28-06001-000 Demmeler

• veľmi rýchle spojenie pri súčastne veľkom upínacom zdvihu,
• veľmi vysoká upínacia sila vďaka účinku planetovej prevodovky a vyhnutiu sa dvojchodovému závitu,
• silový a s tvarovým stykom, vďaka O-krúžku samostrediace spojenie,
• upnutie pomocou imbusového kľúča (D28: SW 14) alebo s momentovým kľúčom,
• ergonomicky tvarovaná hlava čapu s priehlbňou pre rýchlu jednoručnú obsluhu,
• vysokokvalitná tvrdená oceľ, maximálna presnosť vďaka brúsenému prevedeniu,
• O-krúžky zabraňujú pretáčaniu pri uťahovaní a zároveň čistia systémový otvor,
• 5 upínacích guľôčok je mechanicky zaistených proti vypadnutiu pre zaručenie rovnomerného upnutia.

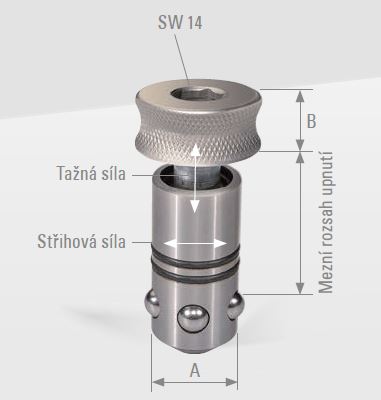

Parametre:

• ťažná sila: max. 25 kN,
• strihová sila: max. 200 kN,
• uťahovací moment: 70 Nm,
• hmotnosť: cca 0,40 kg,
• medzný rozsah upnutia: 41 – 47 mm,
• priemer A: 28-0,02 mm,
• priemer B: 20 mm.

Pri použití upínacích čapov sa nesmú prekročiť špecifikované zaťaženia. Musí byť zabránené zavedenie pnutia po zváraní nepriaznivým pákovým pomerom a rázom.
