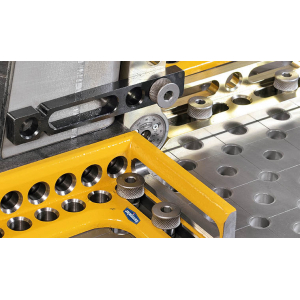

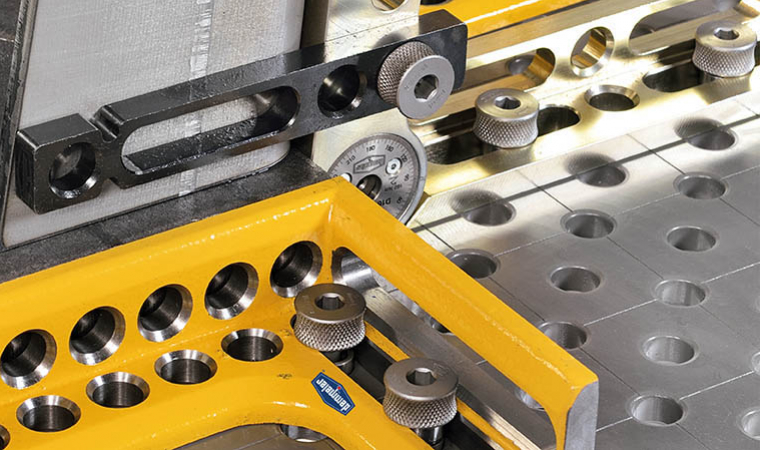

Dlhý čap PS pre všetky systémové diely na stole, doskách adaptéru atď. alebo pre zvláštne prípravky.

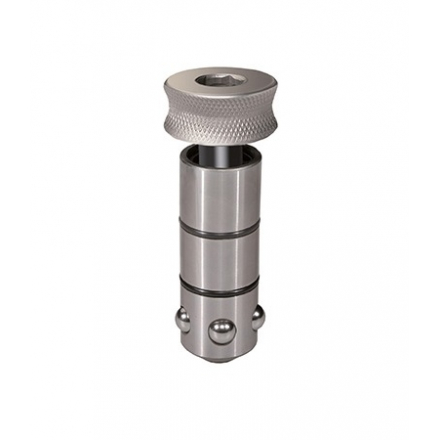

Spojovací čap PS dlhý D16-06002-000 Demmeler

• veľmi rýchle spojenie pri súčastne veľkom upínacom zdvihu,
• veľmi vysoká upínacia sila vďaka účinku planetovej prevodovky a vyhnutiu sa dvojchodovému závitu,
• silový a s tvarovým stykom, vďaka O-krúžku samostrediace spojenie,
• upnutie pomocou imbusového kľúča (D16: SW 8) alebo s momentovým kľúčom,
• ergonomicky tvarovaná hlava čapu s priehlbňou pre rýchlu jednoručnú obsluhu,
• vysokokvalitná tvrdená oceľ, maximálna presnosť vďaka brúsenému prevedeniu,
• O-krúžky zabraňujú pretáčaniu pri uťahovaní a zároveň čistia systémový otvor,
• 4 upínacie guľôčky mechanicky zaistené proti vypadnutiu pre zaručenie rovnomerného upnutia,
• otáčaním ergonomicky tvarovanej hlavy čapu sa guličky patentovaného PS čapu usadia na spodnej strane zváracieho stola prostredníctvom bodového dotyku na fazete. Ďalším otáčaním sa čap upne.

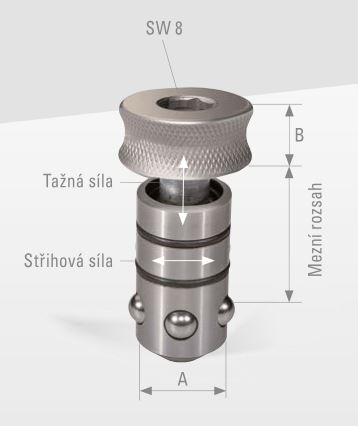

Parametre:

• ťažná sila: max. 10 kN,
• strihová sila: max. 50 kN,
• uťahovací moment: 20 Nm,
• hmotnosť: cca 0,10 kg,

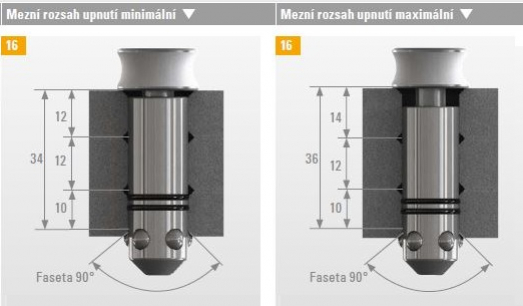

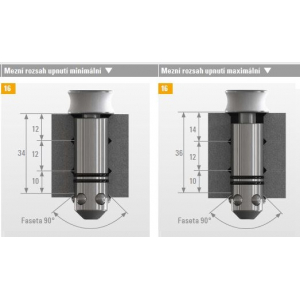

• medzný rozsah upnutia: 34 - 36 mm,
• priemer A: 16-0,01 mm,
• priemer B: 12 mm.

Pri použití upínacích čapov sa nesmú prekročiť špecifikované zaťaženia. Musí byť zabránené zavedenie pnutia po zváraní nepriaznivým pákovým pomerom a rázom.
