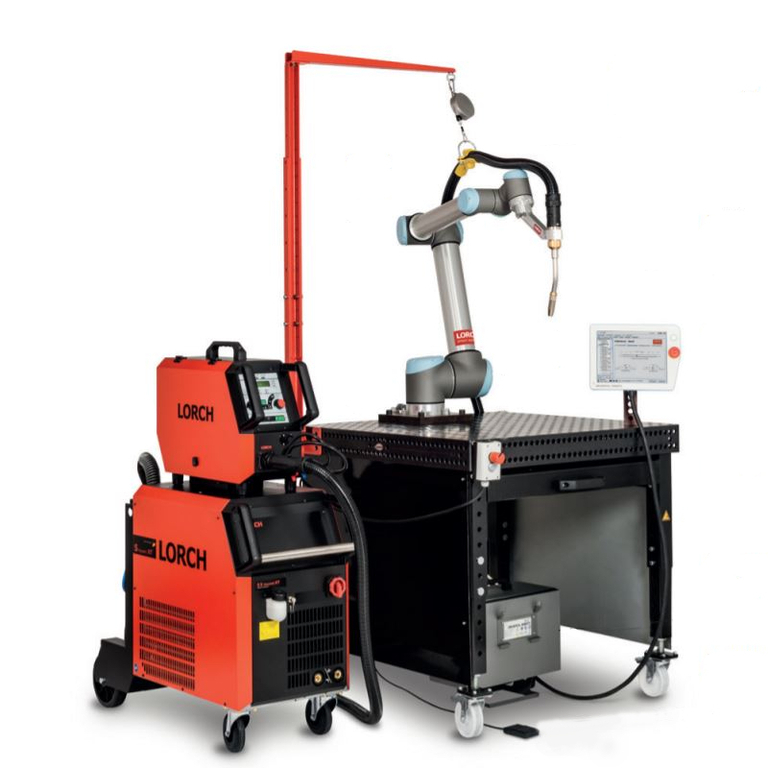

Zvárací set zložený zo špičkového robotického systému Cobot Lorch a zváračského stola Siegmund je výborným krokom ku automatizácii v stredne veľkej prevádzke a zvýšeniu konkurencieschopnosti vašej firmy na trhu.

Spojením špičkového zváracieho zdroja S-RoboMIG XT a  Cobota UR10 od aktuálneho lídra na trhu kolaboratívnych robotov vzniká jedinečný zvárací systém so širokým uplatnením.

Zmysluplná investícia - investíciou do zváracieho setu získate z pohľadu kvality perfektné robotické zvary. Oslobodíte vysoko kvalifikovaných zváračov od opakovaných činností a  zvýšite produktivitu. Cobot je tak jednoznačným krokom k  priemyslu 4.0.

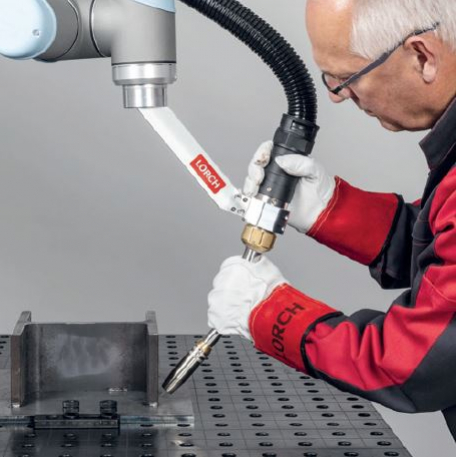

Človek + robot  = presnosť, kvalita, efektivita  - Cobot pracuje spolu s človekom (kolaboratívny robot = Cobot). Zvárač ho nastaví a  robot vykonáva zadané zváracie operácie presne a  bez únavy. Je určený pre automatizované zváranie malých a stredných sérií.

Bezpečnosť -  Cobot má odľahčenú konštrukciu a integrovaný bezpečnostný systém, ktorý okamžite reaguje na dotyk zastavením robotického ramena, preto jeho interakcia s človekom je úplne bezpečná. Na rozdiel od priemyselných robotov tak nemusí byť umiestnený v ochrannej bunke. Dodaný balík má certifikáciu CE.

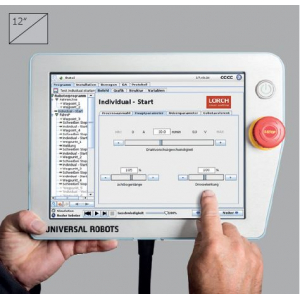

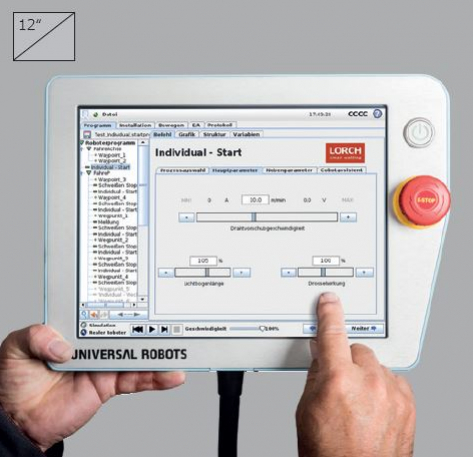

Ovládanie robota Cobot a softvér Cobotronic  - Lorch prináša jedinečný integrovaný softvér Cobotronic, vďaka ktorému programujete pohyb aj zváracie procesy v  jednom systéme. Programovanie robota je intuitívne a  zvládne ho bežný užívateľ inteligentného telefónu. Kvalifikovaný zvárač využije svoje skúsenosti pri nastavovaní programu a  následne môžete zveriť výrobu menej odborným pracovníkom.

Zhrnuté informácie nájdete zhrnuté aj v našom blogu Skúsený zvárač, ktorý sa neunaví - automatizácia zváracích výrob Cobotom.

Procesy Lorch Speed

V  Cobot Welding Package máte vďaka zdroju Lorch S-RoboMIG XT k  dispozícii rôzne inovatívne zváracie procesy (programy):

Program SpeedPulse XT  - patentovaná regulačná technika XT - spája vysoko kvalitný proces pulzného zvárania s nasledujúcim prenosom materiálu sprchovým oblúkom a enormne tak zvyšuje výkon odtavenia a rýchlosť zvárania. Séria S-XT reguluje tak rýchlo a presne, ako doteraz nikdy - ešte v rovnakej fázi pulzu. Výsledkom je extrémne stabilný oblúk a prakticky žiadny rozstrek.

Program TwinPuls XT  - cielene a oddelene riadi fázy natavenia a ochladenia. To zabezpečuje podstatne menšie a cielenejšie vnesené teplo do obrobku a menšiu deformáciu. Práve tam, kde se doteraz zváralo procesom TIG, dáva TwinPuls XT nové možnosti. Zváranie je rýchlejšie a efektivnejšie, so vzhľadom, ktorý sa porovnaniu s TIG-ovým zvarom nemusí obávať.

Program SpeedArc XT  - presviedča mimoriadne zaostreným oblúkom a podstatne vyššou hustotou energie než porovnateľné procesy. Dosahuje mimoriadne hlboký prievar do základného materiálu, nezrovnateľný s výkonom prevarenia normálnych MIG-MAG zdrojov. Vďaka zvýšenému tlaku oblúku do tavného kúpeľa je MIG-MAG zváranie so SpeedArc XT rýchlejšie a maximálne hospodárne.

Program SpeedUp  - zváranie stúpajúcich zvarov je výzvou už pri ručnej práci. S robotom sa takéto zváranie javí takmer ako nemožné, preto sa u robotických buniek používajú drahé otočné a sklopné polohovacie prípravky. To pri Cobot-e neplatí. Vďaka kombinácii fázy vysokého prúdu pre optimálne natavenie materiálu a fázy so zníženým vnosom energie pre bezpečný prievar zvládá Cobot zvislé zvary perfektne a s konštantnou rýchlosťou.

Program SpeedCold  - pre stabilné správanie oblúku pri zváraní tenkých plechov, znamená koniec pevne priliepajúceho sa rozstreku. Dokonca aj veľmi tenké plechy je možné spoľahlivo zvárať pomocou SpeedCold. Vznikající rozstrek je tak „studený“, že sa väčšinou neprilepuje. Schopnosti SpeedCold sú zrejmé najmä pri zváraní tenkých plechov natupo, preplátovaných a kútových zvarov.

Koncept ovládania XT:

• "3 kroky a zváraj",
• automatické nastavenie (riadenie synergie),
• intuitívne ovládanie,
• jednoduchý výber režimu a programu,
• plynule nastaviteľná regulácia zváracieho prúdu,
• regulácia dynamiky oblúka (pri režimoch Synergic, SpeedArc XT, SpeedPulse XT, TwinPuls XT),
• individuálne nastavenie dĺžky oblúka pre fázu štart, zváranie a ukončenie,
• Tiptronic pracovná pamäť pre 100 zváracích úloh (voliteľne 1000),
• digitálny na volt-ampér presný displej,
• meranie a kompenzácia okruhu zvárania.

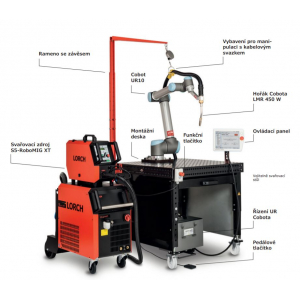

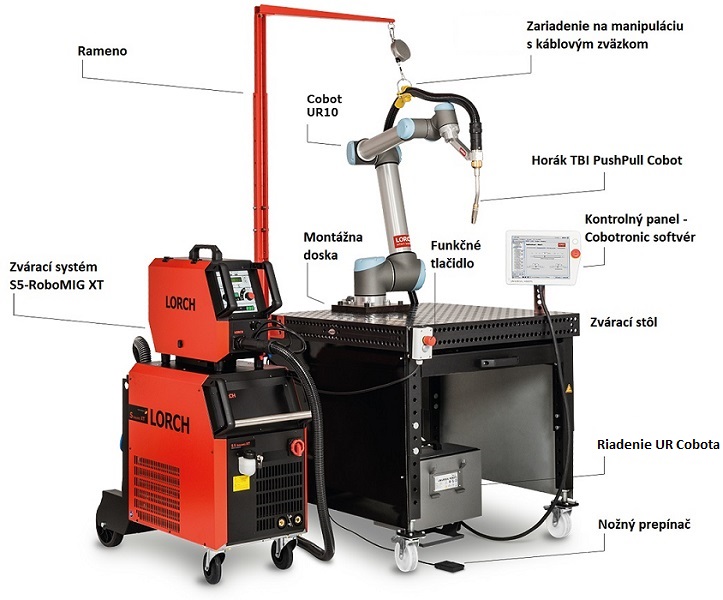

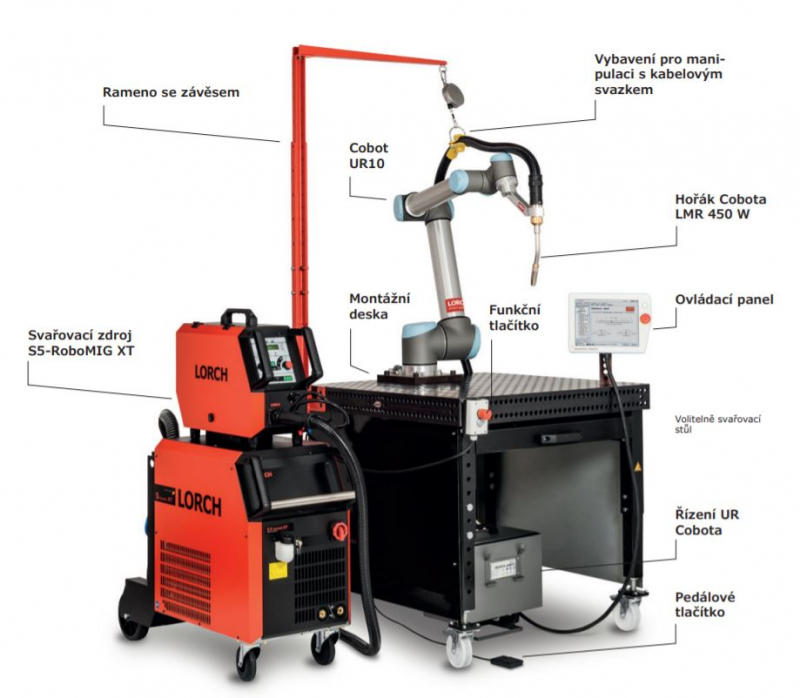

Obsah balíka Lorch Cobot Welding Package:

• robotické rameno UR10  vrátane riadenia a dotykového ovládacieho panelu:
  • akčný rádius: 1300 mm,
  • nosnosť: 10 kg,
  • presnosť: +/- 0,1 mm,
  • 6 rotujúcích kĺbov s 360° rotáciou,
• zvárací zdroj S5-RoboMIG XT chladený kvapalinou  s posunom drôtu (dielenský podávač) a 3-mi rokmi priemyselnej záruky:
  • rozsah zváracieho prúdu: 25 - 400 A,
  • prúd pri zaťažení 100 % pracovného cyklu: 320 A,
  • prúd pri zaťažení 60 % pracovného cyklu: 350 A,
• prepojovacie káble  70 mm² dĺžky 1 m,
• plná softvérová výbava procesmi,
• špeciálne rozhranie cobota Cobotronic,
• vodný chladiaci systém so zvýšeným výkonom chladenia  (1,5 kW),

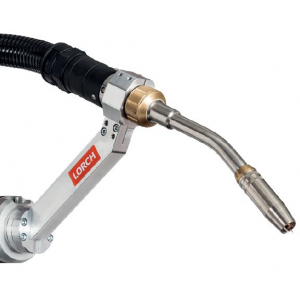

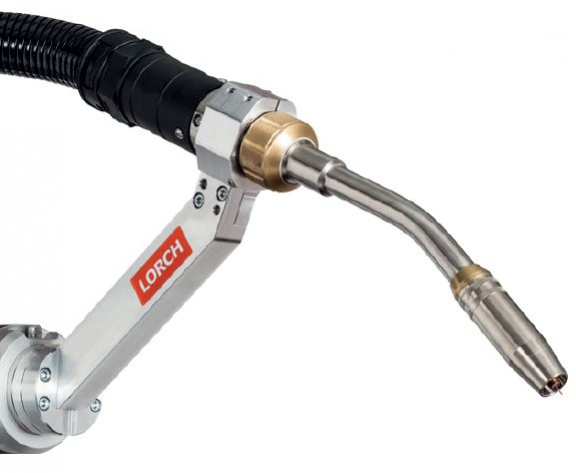

• horák Cobot  3,5 m s dvojitým chladením vrátane sady prvej výbavy,
• rameno so závesom,
• výbava na manipuláciu s káblovým zväzkom,
• nožné pedálové tlačidlo,
• funkčné tlačidlo s núdzovým vypnutím STOP,
• montážna doska Cobota pre rozmer otvorov 16 a 28 mm,
• uzemňovací kábel 70 mm²,
• adaptér cievky drôtu,
• značka CE  podľa normy DIN EN 12100 (zamýšľané použitie: Cobot k zváraniu na zváracom stole),
• Cobot Welding Package s 2-ročnou zárukou Cobota,
• podpora, servis, školenie.

Je možnosť dokúpiť ďalšie príslušenstvo a bezpečnostné prvky.

Zvárací stôl Siegmund Systém 16

• rozmery: 1000 x 1000 x 100 mm,
• systémové otvory: Ø 16 mm,
• vzdialenosť otvorov: 50 mm,
• vzdialenosť otvorov (bok stola): 25 mm,
• raster: 50 mm,
• bok stola 100 mm,
• hrúbka materiálu 12 mm.
