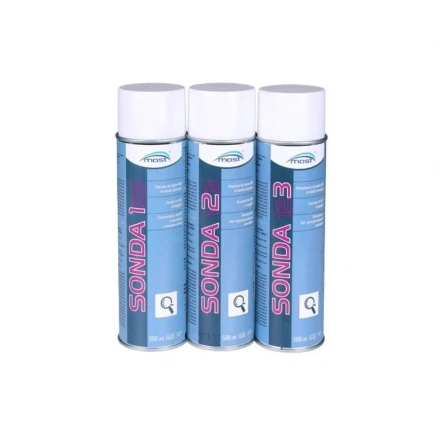

Defektoskopia je metóda nedeštruktívneho testovania povrchu zvarov (NDT). Najznámejšia je kapilárna defektoskopia (vizuálna), pri ktorej sa používajú defektoskopické spreje.

Povrch musí byť pred kapilárnou defektoskopiou a kontrolou zvarov zbavený všetkých nečistôt a cudzích látok. Mastné povrchy zabraňujú vstrebávaniu Penetrantu (Sonda 2). Preto je treba povrch pred kontrolou zvarov odmastiť, odstrániť nátery a farby alebo znečistené povrchy vyčistiť nerezovou kefou a následne vyčistiť Čističom (Sonda 1).

Použitie čističa Sonda 1 MOST na kapilárnu defektoskopiu - čistenie zvaru

Čistič sa používa v prvej fáze kontroly zvarov - na materiáloch zanecháva antikoróznu a ochrannú vrstvu. Používa sa na povrchovú kontrolu zvarov pri dennom svetle a na zisťovanie chýb pri zvárani. Po použití Čističa použijeme Penetrant a následne Developer (vyvolávač).

1. Čistič nastriekame na zvar alebo časť, ktorú chceme skontrolovať.
2. Pôsobením čističa sa nečistoty rozpustia - je potrebné nechať ho pôsobiť.
3. Zvar utrieme dosucha suchou utierkou (v prípade potreby tento postup opakujeme viackrát).
4. Po poslednom čistení zvar necháme dostatočne uschnúť.

Zvar nasprejovaný čističom (Sonda 1) - prvý krok kapilárnej skúšky

Následne pokračujeme použitím ďalších defektoskopických sprejov - penetranta a developera (vyvolávača). Pozor - čistenie musí byť vykonané v rovnaký deň, kedy bude vykonaná kontrola zvarov.

Použitie penetrantu Sonda 2 MOST na kapilárnu defektoskopiu - penetrácia zvaru

Penetrant, nazývaný aj červený sprej sa používa v druhej fáze kontroly zvarov - slúži na vyhľadávanie defektov na zváraných spojoch, povrchov kovu, zliatinách.

1. Zvar nasprejujeme Penetrantom tak, aby bol pokrytý celý povrch.
2. Ak Penetrant reaguje so zvarom (stiahne sa do kvapôčiek) je potrebné povrch ešte raz dôkladne vyčistiť Čističom.
3. Sprej necháme pôsobiť 10 - 30 minút (ak chceme objaviť menšie vady Penetrant je potrebné nechať pôsobiť o niečo dlhšie).
4. Utrieme povrch zvaru čistou handričkou navlhčenou v Čističi (Čistič nestriekame priamo na povrch zvaru - znižujeme tak pôsobenie Penetrantu).
5. Ak je to potrebné postup opakujeme až kým sa neodstráni všetka povrchová penetrácia.

Zvar nasprejovaný penetrantom (Sonda 2) - druhý krok kapilárnej skúšky

Pokračujeme na použitie Developera (vývojky).

Použitie vývojky (developera) Sonda 3 MOST

Biely sprej nazývaný aj vyvolávač, alebo vývojka - používa sa v poslednej fáze kontroly zvarov - po aplikácii na povrchu uvidíme chyby v zvare označené červenou farbou.

1. Sprej dobre potrasieme, aby sa Vyvolávač vo vnútri premiešal.
2. Na zvar nastriekame rovnomernú vrstvu spreja - odporúčaná vzdialenosť nanášania je 20 - 30 cm, vrstva by mala byť cca 15 - 20 cm široká. Správne nanesená Vývojka vytvorí bielu vrstvu - príliš hrubo nanesený prostriedok bude maskovať indikácie, a príliš tenko zas nedokáže identifikovať chyby pri zváraní.
3. Vývojku je potrebné nechať dobre uschnúť.
4. Veľké trhliny sa objavujú okamžite, menšie trhlinky a chyby sa budú ukazovať postupne.
5. Na povrchu uvidíme chybné zvary označené červenou farbou. Ak je indikácia široká a hlboká, prasklina bude rásť a šíriť sa.

Zvar nasprejovaný developerom (Sonda 3) - posledný krok kapilárnej skúšky (objavujú sa chyby v zvare)
