Svářecí hořáky TIG jsou určené pro svařování metodou TIG, což je svařování wolframovou elektrodou v ochranné atmosféře inertního plynu, nejčastěji argonu.
Výběr svářecího hořáku TIG
Při výběru hořáku je důležité vědět, jak ho budete využívat. Zásadními parametry jsou výkon hořáku, zatěžovatel, velikost, hmotnost, délka a provedení hořáku (typ krku, plynový ventil, potažení kůží, ovládání), funkce (FORCE COOL, BI FlOW, HZI...), chlazení, cena a i výrobce (v našem e-shopu najdete kvalitní svářecí hořáky TIG Binzel, MOST, Parker...).
Malý a velký TIG hořák (rozdělení podle velikosti)
Nejčastěji se hořáky TIG rozdělují podle velikosti rukojeti - dělí se na „malé hořáky TIG" a „velké hořáky":
- hořáky s malou rukojetí (tzv. malé hořáky) s označením číslo 9, 20, 24,
- hořáky s velkou rukojetí (tzv. velké hořáky) s označením číslo 17, 18, 26.

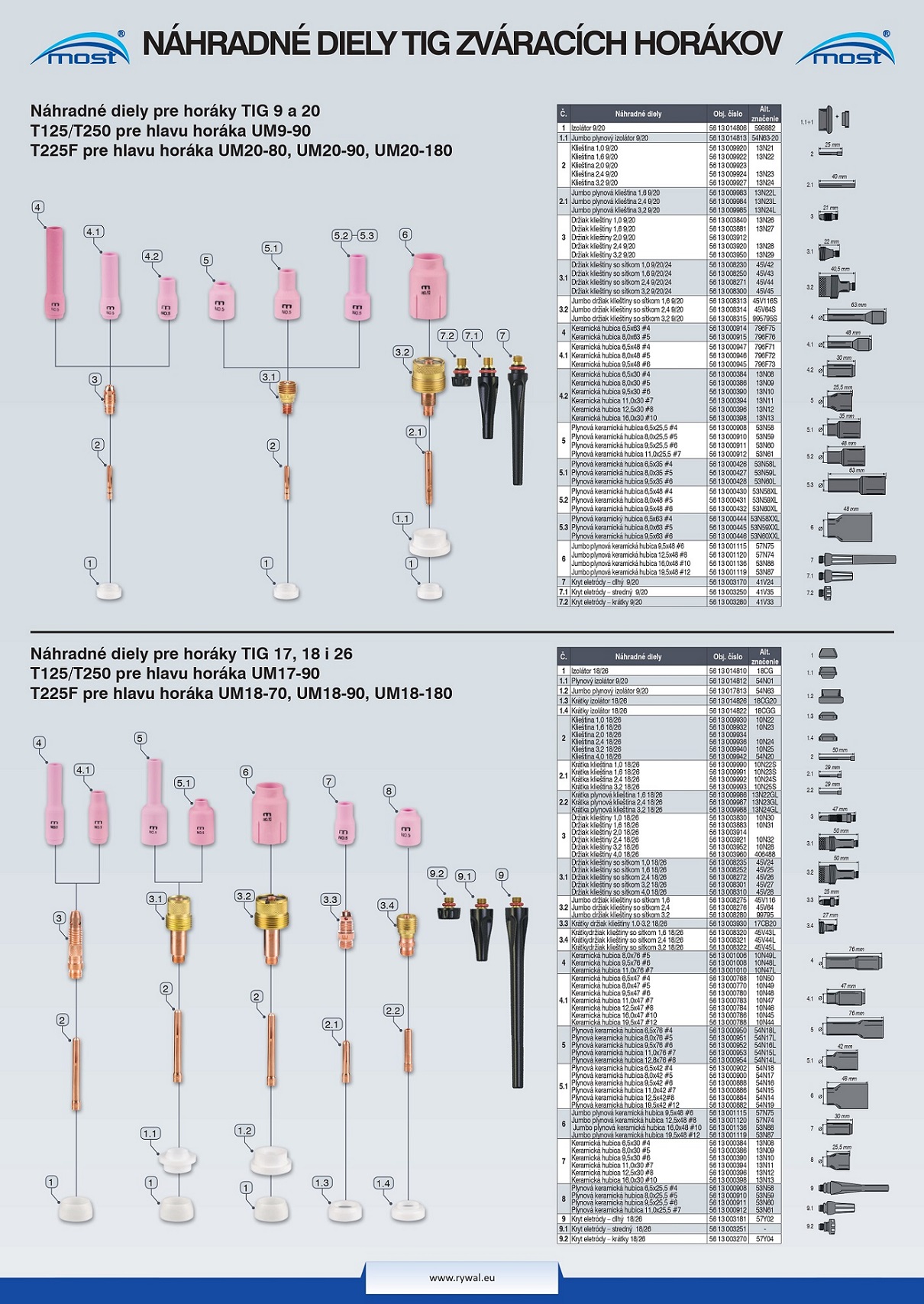

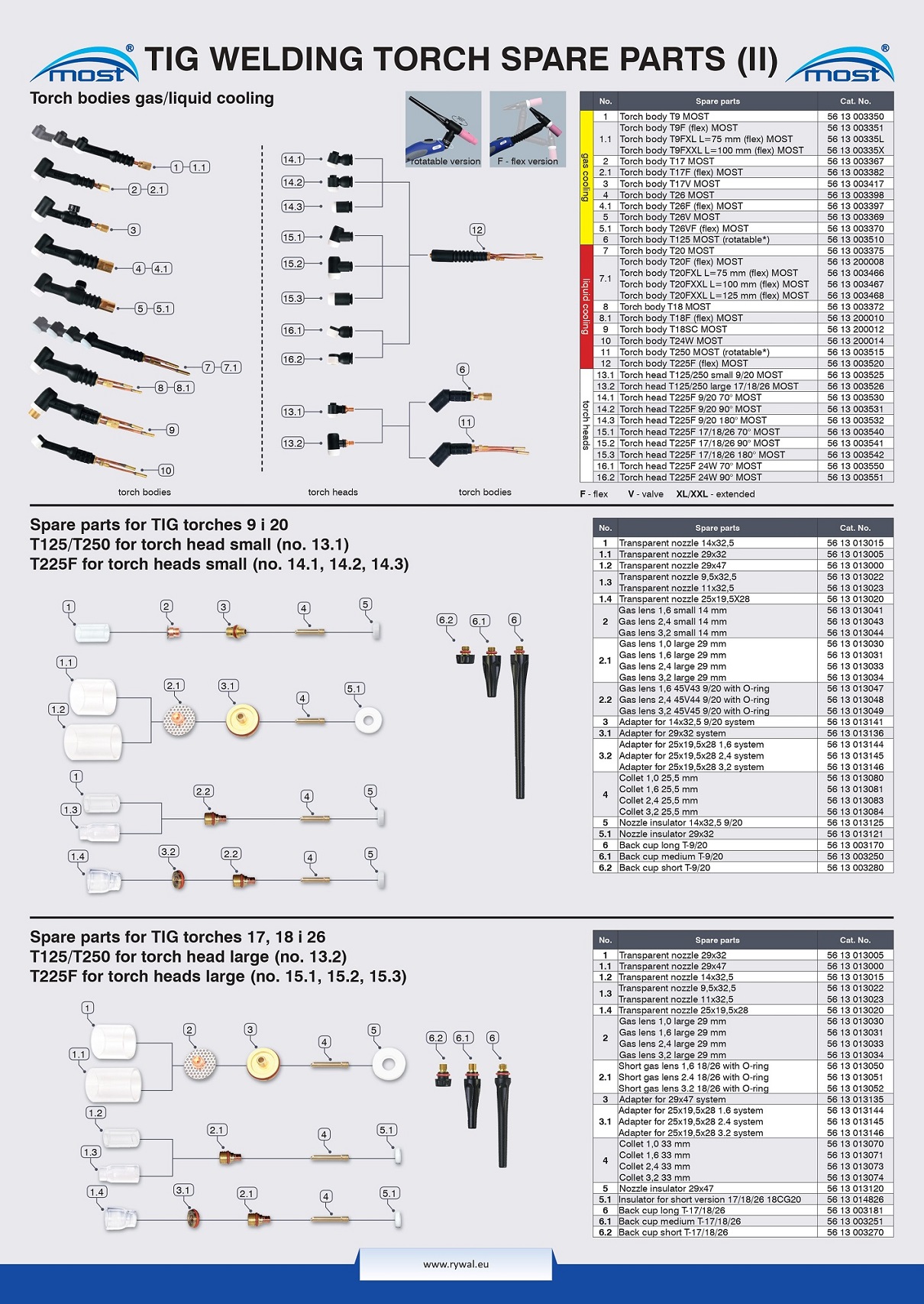

Hořáky #9, #20 mají většinou stejné standardizované náhradní díly a to i od různých výrobců. Rovněž hořáky #17, #18, #26.
Zatěžovatel (DZ = dovolený zatěžovatel)
Zatěžovatel udává, jak dlouho je možné s hořákem svařovat a jak dlouho trvá chlazení. Vyjadřuje se v procentech %.
Příklad: když je u hořáku uvedený zatěžovatel 35 % při proudu 100 A, při 10minutovém pracovním cyklu budete svařovat 35 % z cyklu (3,5 minuty) a zbylých 65 % chladit (6,5 minuty). Svářecí hořáky mají svoje vlastní pracovní cykly, které jsou oddělené od svářecích strojů.
Chlazení TIG hořáku a typy hořáků
Svářecí hořáky na TIG svařování jsou chlazené kapalinou (nesprávně nazývané chlazené vodou) nebo plynem (vzduchem).
TIG hořáky chlazené plynem mají nižší výkon a jsou určené pro rychlé svařování s nižšími proudy. Chlazení plynem je méně účinné než chlazení kapalinou, proto hořáky vyžadují delší čas na chlazení a mají nižší výkon. Zatěžovatel mají 35 %. Používají se na rychlé svařování tenčích stěn, hobby projekty a podobně.
Plynem chlazené TIG hořáky a jejich výkon (tyto údaje nejsou fixní, mírně se liší v závislosti na výrobcích):
Hořák #24 je schopný svařovat s max. proudem 80 A – jde o malý hořák, snadno se dostane do malých, úzkých míst.
Hořák #9 je schopný svařovat s max. proudem 125 A – běžný hořák do úzkých prostor.
Hořák #17 je schopný svařovat s max. proudem 140 až 150 A – běžný hořák s větší rukojetí pro svařování ve firmách.
Hořák #26 je schopný svařovat s max. proudem 180 až 200 A – velmi velký hořák pro svařování v těžkém průmyslu (heavy welding).
TIG hořáky chlazené kapalinou jsou profesionální svářecí hořáky s vyšším výkonem pro průmyslové svařování s vyššími proudy. Zatěžovatel mají 100 %, proto umožňují nepřetržitý provoz. Vyššího výkonu dosahují díky vodnímu chlazení, proces chlazení hořáku je rychlý. Chladící kapalina proudící v hořáku je přiváděna z chladicí jednotky.
Kapalinou (vodou) chlazené TIG hořáky a jejich výkon:
Hořák #20 je schopný svařovat s max. proudem 225 až 250 A – má stejnou velikost jako hořák #9, ale svařuje s 2x vyšším výkonem. Velmi malý, lehký, kompaktní a velmi schopný hořák.
Hořák #18 je schopný svařovat s max. proudem 350 až 380 A – kombinace hořáků #17 a #26 pro svařování v těžkém průmyslu (heavy welding).
Při koupi hořáku je třeba zkontrolovat, jaký výkon má svářečka, a podle toho vybrat svářecí hořák. Hořák s nižším výkonem použijete pro svářečku s nižším výkonem a naopak.
Provedení hořáku TIG
Svářecí hořáky TIG najdete v každém e-shopu ve více provedeních, z kterých si vybíráte podle toho, jak budete hořák používat a také podle ceny, protože čím „nadupanější“ je hořák, tím víc jeho cena stoupá:
- pevný krk (označení RG – rigid) – úplně základní hořák, nedá se ohýbat, nemá ventil, je to základ základů, pevný krk používají výrobci potrubí,
- flexibilní krk (označení F nebo FX – flexible) – s ohebným krkem, dá se ohnout do polohy, kterou potřebujete, výhoda je, že ho můžete použít v rozích a těžko dostupných místech,
- přímý krk (pencil style) – tento hořák vypadá jako tužka, používá se v úzkých místech,
- uzamykatelný krk (flex lock) – polohu hlavy hořáku můžete otáčet v rozmezí 360° a uzamknout,
- s ventilem (označení V – valve) – přímo na rukojeti ručně ovládáte plyn. Ventil může být na pevném i flexibilním hořáku.
- ovládaní hořáku – různí výrobci nabízí různé možnosti ovládání hořáku z rukojeti pomocí tlačítek, jako je zapnutí a vypnutí proudu, vyvolání druhého proudu, dálková regulace proudu, digitální displej zobrazující svářecí proud...,
- délka – TIG hořáky mají délku většinou 4 m, 8 m nebo 12 metrů, u větších délek nevzniká problém s posuvem drátu, jako u MIG/MAG hořáků. Jediná věc, na kterou je třeba myslet, je, že při svařování ve velké výšce vodou chlazeným TIG hořákem, je zapotřebí silnější čerpadlo.
- kabelový svazek s koženým převlekem, lehký kabelový svazek, kulový kloub... – existuje poměrně hodně možností pro ideální držení hořáku, správnou ohebnost a komfort při svařování.
Koncovky (konektory) hořáku TIG ke svářečce
TIG hořáky se připojují ke svářečce pomocí rychlospojky (např. 10–25, 35–50, 50–70), přípojky na plynovou hadici a řídícího konektoru hořáku (tzv. konektor ovládání; různé hořáky mají různé konektory); v případě kapalinou chlazených hořáků ještě i pomocí dvou konektorů ústících buď přímo do svářečky se zabudovaným vodným chlazením nebo do samostatně stojící chladicí jednotky. Jeden konektor je pro hadičku na vstup chladící kapaliny do hořáku a druhý na výstup chladící kapaliny z hořáku do chladicí jednotky.
