Krátky zápustný čap PS spája dva systémové diely, príp. 1 systémový diel na zváracom stole. Pre systém otvorov 28.

Zápustný čap PS krátky D28-06004-000 Demmeler

• zapustená hlava čapu (bez rušivých hrán),
• použiť len u dier (vŕtaných otvorov), nie u pozdĺžnych (oválnych) otvorov,
• upínanie pomocou šesťhranného kľúča (D28: SW 8) alebo momentového kľúča,
• pri použití upínacích skrutiek sa nesmú prekročiť špecifikované zaťaženia. Musí sa zabrániť vybitiu zváracích napätí, nepriaznivému pákovému efektu a nárazom.

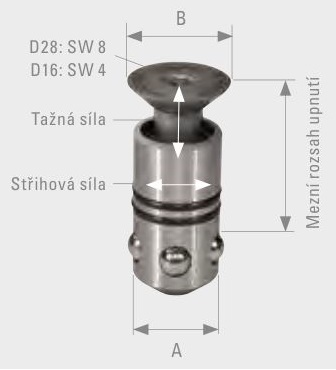

Parametre:

• ťažná sila: max. 25 kN,
• strihová sila: max. 200 kN,
• uťahovací moment: 50 Nm,
• hmotnosť: cca 0,25 kg,
• medzný rozsah upnutia: 41 – 47 mm,
• priemer A: 28-0,02 mm,
• priemer B: 31,6 mm.
