Ako sme písali v predchádzajúcom článku TIG zváranie je jedno z najzložitejších zváracích metód aké sú bežne používané. Potrebujete mnoho skúseností, dobré ruky, kvalitnú TIG zváračku a taktiež správne príslušenstvo. Na zváranie metódou TIG sa používajú netaviace sa wolfrámové elektródy. Tak ako pri obalovaných elektródach ani tu nejde len o jeden typ elektród a líšia sa rôznym zložením, použitím a farbou. Každá elektróda je vhodná na iný typ zváraného materiálu. V tomto príspevku sa Vám pokúsime jednoducho priblížiť, ktoré elektródy kedy môžete používať a ich výhody a nevýhody.

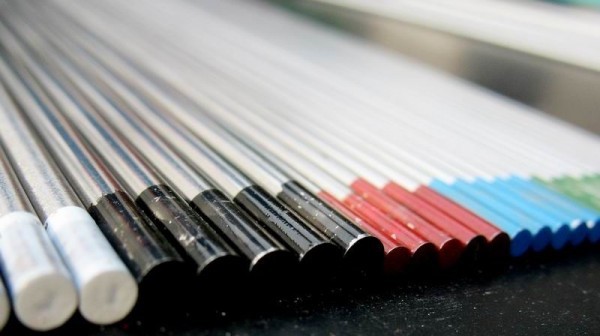

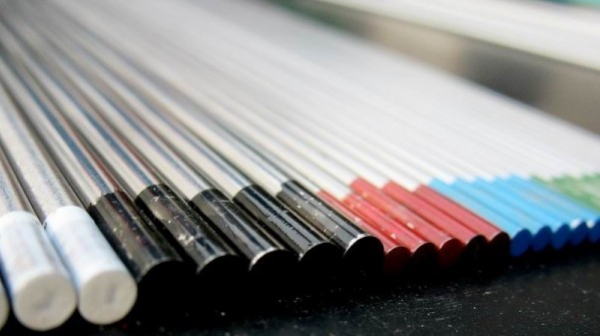

Volframove elektrody Solik Sk



Zelená wolfrámová elektróda - čistý wolfrám (WP)

Poskytuje veľmi stabilný zvárací oblúk pri AC zváraní. Zabezpečuje veľmi dobru odolnosť voči znečisteniu. Bežne sú to najlacnejšie dostupné elektródy. Vhodná na zváranie hliníka a jeho zliatin.

Tyrkysová wolfrámová elektróda - Multi-Strike

Má najlepšie vlastnosti pri zváraní ocele a hliníka. Poskytuje veľmi stabilný zvárací oblúk pri AC/DC zváraní. Zabezpečuje veľmi dobru odolnosť voči znečisteniu.

Sivá wolfrámová elektróda - 2% Cérium (WC)

Podobná výkonnosť ako thóriové wolfrámové elektródy. Jednoduché zapaľovanie a dobrá stabilita oblúka, dlhá životnosť. Vhodné na použitie na takmer každý materiál (nelegované a legované ocele, zlaitiny hliníka, titanu, niklu, medi...)Neradioaktivne.

Červená wolfrámová elektróda - 2% Thórium (WT)

Jednoduché zapaľovanie oblúka. Vhodné pre vyššie zaťaženie a ešte lepšia stabilita oblúka. Vysoká odolnosť voči zamoreniu zváracieho kúpeľa. Použitie pre vysoko legované a nerezové ocele. Ľahko radioaktívna.

Zlatá wolfrámová elektróda - 1,5% Lantán (WL)

Podobná výkonnosť ako pri červených elektródach. jednoduché zapaľovanie a stabilita zváracieho oblúka. Vysoká životnosť a vhodná aj na použitie pri vyšších prúdoch. Tak ako sivá elektróda je použiteľná na takmer všetky materiály, (univerzálna). Vhodná tiež pre robotické a orbitálne zváranie. Neradioaktívna.

Modrá wolfrámová elektróda - 2% Modrá (WL)

Podobná výkonnosť ako pri červených elektródach. jednoduché zapaľovanie a stabilita zváracieho oblúka. Vysoká životnosť a vhodná aj na použitie pri vyšších prúdoch. Tak isto je vhodná na univerzálne použitie. Neradioaktívna.

Biela wolfrámová elektróda - 0,8% Zirkón (WZ)
Perfektné pre AC zvárací prúd, vysoká odolnosť voči nečistoám a veľmi dobré zapaľovanie oblúka. Sú vhodné pre aplikácie, kde sú absolútne neprijateľné akékoľvke znečistenia. Vhodná hlavne na zváranie hliníka.

Výber správnej elektródy, hubice a veľkosti zváracieho prúdu

Nasledujúca tabuľka zobrazuje ako zvoliť správnu kombináciu elektródy, veľkosti hubice a zváracieho prúdu v príslušných variantoch AC/DC. Tieto hodnoty sú samozrejme len približné a po určitých skúsenostiach budete vedieť presne na aký materiál pár ampérov pridať a kde naopak ubrať. Môže to byť však dobrá pomôcka pre začínajúcich TIG zváračov.

 Priemer elektródy (mm)   Veľkosť hubice  Zvárací prúd
AC DC
0,5 3,4,5  5 - 20  5 - 20
1,0 4,5 15 - 80 20  - 80
1,6 4,5,6 70 - 150 50 - 150
2,4 6,7,8  140 - 235  135 - 235
3,2 7,8,10 220 - 325 240 - 350
4,0 8,10 300 - 425 350 - 500
4,8 8,10 400 - 525 475 - 800
6,4 10 500 - 700 700 - 1100

Zhrnutie

Výber správnej elektródy pri TIG zváraní je veľmi dôležité. Je to však len jeden faktor, ktorý ovplyvňuje celkovú kvalitu TIG-ového zvaru. Výber správneho zváracieho zdroja, príslušenstva, horákov ale aj technika zvárania sú pri TIG zváraní veľmi dôležité.V ďalších článkoch sa určite budeme venovať aj týmto veciam ako sú ochranné plyny, prídavné materiály či výber vhodnej TIG zváračky.
