Svařovací plyn je bezpochyby významnou nákladovou položkou při svařování. Nastavení průtoku plynu je důležité při svařování MIG/MAG (tzv. CO2), ale také při svařování TIG. Proto jsme se rozhodli věnovat se této problematice v následujícím článku.
Jak tedy správně nastavit průtok plynu? Jak lze ušetřit na svařovacím plynu? Co je to spořič plynu? Kdy se vyplatí koupit spořič plynu? Jaká je návratnost investice do takového spořiče?
Základní rada – správné nastavení průtoku plynu při svařování
Jednoduchý vzorec říká: Správný průtok = průměr drátu (mm) x 10.
Příklad: průměr drátu 1,2 mm x 10 = nastavte průtok na 12 l/min.
Můžeme provést úpravy směrem dolů – ve stabilních podmínkách, kde je proudění vzduchu minimální. Někteří velmi ekonomičtí uživatelé mohou jít až na limit, tj. kolem 8 l/min. Riziko tvorby pórů je však na této úrovni příliš velké. Naopak při práci v podmínkách, kde je proudění vzduchu vyšší, musíme průtok zvýšit směrem nahoru.
Pro koho je toto nastavení určeno?
Pro všechny, kteří nechtějí utrácet peníze za svařovací plyn.
- Výhody: žádná počáteční investice
- Nevýhody: úspory plynu nejsou vysoké
Nastavení průtoku plynu
Zlatá střední cesta – chceme posunout úspory svařovacího plynu na novou úroveň
-
Redukční ventil + nový šetřič plynu
Náš stávající redukční ventil můžeme vylepšit šetřičem plynu, například GS 40 od společnosti GCE. Tím můžeme ušetřit 20 % plynu (u svarů delších než 5 cm) a 40 % (při bodovém svařování)
Pro koho je tento produkt určen?
Pro všechny, kteří používají a vlastní klasický regulátor tlaku. Pro všechny, kteří spotřebují přibližně 2 láhve svařovacího plynu ročně.
- Výhody: nízká počáteční investice
- Nevýhody: střední úspora
Spořič plynu GS-40 GCE pro ochranné plyny
-
Redukční ventil se šetřičem plynu
Zakoupíme redukčná ventil se šetřičem plynu, například regulátor Argón/CO2 GAS SAVER MOST. Ten by měl být povinnou výbavou každého svářeče, který má v úmyslu ve svém profesním životě svařovat alespoň 50 hodin. Šetří přibližně 20 % až 30 % plynu.
Redukčný ventil se šetřičem plynu MOST GAS SAVER
Pro koho je tento produkt určen?
Pro každého svářeče, který si koupí svařovací stroj.
- Výhody: nízká počáteční investice
- Nevýhody: středně velká úspora
Se standardním regulátorem tlaku je spotřeba plynu vyšší, neexistuje žádná skutečná kontrola a při zapálení oblouku často dochází k úniku zbytečného množství plynu. Jedná se o levnější řešení, ale často bez významných úspor plynu. Naproti tomu ventil s úsporným zařízením nabízí:
- Stabilní a optimalizovaný průtok plynu
- Rychlá návratnost investice
- Stejná kvalita svaru při nižších nákladech
- Úspora plynu o 20–40 %

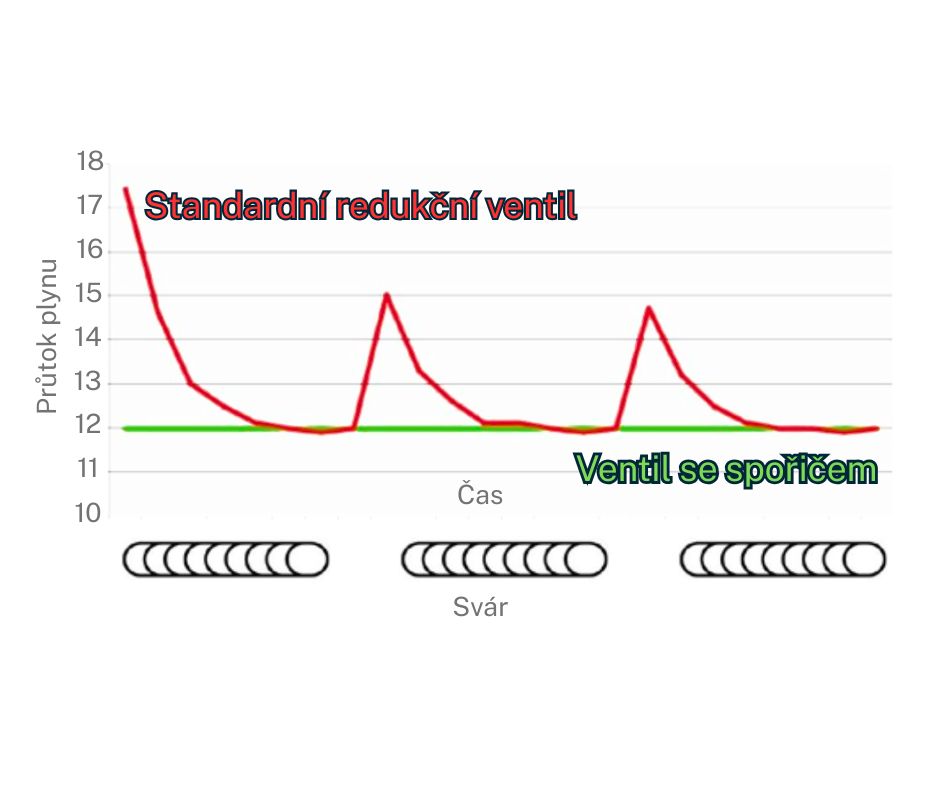

Porovnání průtoku plynu standardního redukčního ventilu s průtokem plynu redukčního ventilu se šetřičem plynu
Profesionální řešení s výraznou úsporou plynu
-
Redukčný ventil so sporičom plynu a "zámkom"
Regulátor UNICONTROL pro argon/CO2 – dva výstupy, samostatně nastavitelné plovákové průtokoměry pro připojení dvou svařovacích zdrojů k jedné láhvi. Z důvodu provozní bezpečnosti je na zadní straně těla integrován přetlakový ventil, který zabraňuje koncovým uživatelům měnit tovární nastavení.
V tomto případě „zámek plynu“ znamená:
- Mechanické uzavření průtoku plynu, když se nepoužívá.
- Blokování náhodných změn nastavení.
- Zvýšená bezpečnost při manipulaci s lahví a přívodem plynu.
Pro koho je tento produkt určen?
Pro každou společnost, která chce zaručit konzistentní svařovací proces a nechce, aby svářeči libovolně upravovali průtok svařovacího plynu a plýtvali penězi společnosti.
- Provoz s více svařovacími zařízeními – ventil se dvěma výstupy umožňuje připojení dvou nezávislých svařovacích zdrojů nebo pracovních stanic k jedné plynové láhvi – to je ekonomické, protože nepotřebujete dvě láhve a dva regulátory tlaku.
- Profesionálové, kteří potřebují samostatné nastavení průtoku plynu pro každý svařovací zdroj (např. pro různé typy svařování nebo různé zdroje).
- Výhody: velmi vysoké úspory spotřeby plynu ve firmách s více svářeči.
- Nevýhody: vyšší cena – ve srovnání s úsporami je počáteční cena kolem 7 500 Kč často zanedbatelná. Při více svářečích se návratnost investice dostaví do šesti měsíců.
Redukční ventil s výstupem pro připojení 2 svařovacích strojů k jedné láhvi se zámkem
-
Elektronický systém Regula EWR Binzel
Elektronický systém EWR PRO (nebo EWR PRO/BASIC) od společnosti Abicor Binzel je elektronický regulátor přívodu ochranného plynu během svařování – zařízení, které aktivně a přesně řídí množství plynu dodávaného během svařovacích procesů s cílem snížit spotřebu plynu a zlepšit výsledky svařování. Svařovací plyn je dávkován přesně podle aktuálních parametrů svařování, což umožňuje úsporu nákladů až 50 %.
Pro koho je tento produkt určen?
- Továrny a dílny s ručním svařováním – kde se provádí konvenční svařování s ochranným plynem (pro jakoukoli výrobu, která svařuje ve dvou nebo více směnách)
- Automatizované svařovací linky a průmyslová pracoviště – kde je důležitá přesná a spolehlivá regulace plynu ve výrobním prostředí.
- Výhody: nejlepší úspory
- Nevýhody: vysoká počáteční investice (25 000 Kč+)
EWR PRO – elektronický systém úspory plynu pro svařovací roboty
Chcete se dozvědět více o úsporách plynu? Klikněte na podkategorii redukčních ventilů na našich webových stránkách nebo nás kontaktujte přímo s poptávkou na cenu na adrese [email protected].
váš tím Solík
