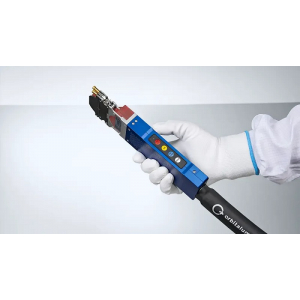

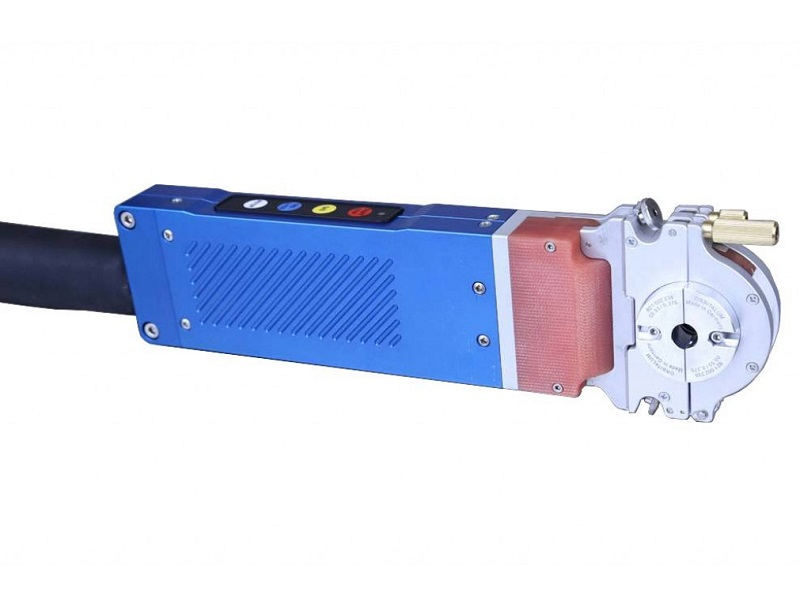

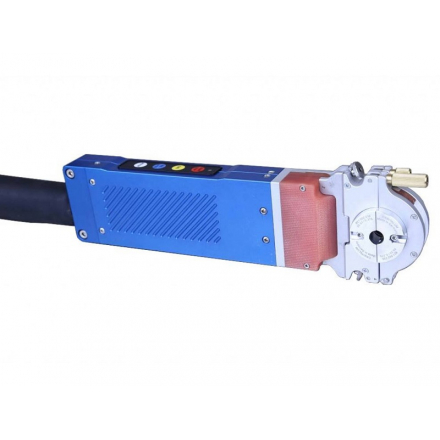

Uzavřená orbitální mikrosvařovací hlava Orbitalum ORBIWELD 12 pro trubky 3,0–12,7 mm. Kompaktní hlava s kapalinovým chlazením, integrovaným ovládáním a 7,5m hadicovým svazkem.

Orbitalum ORBIWELD 12 je kompaktní uzavřená orbitální svařovací hlava určená pro přesné TIG orbitální svařování malých průměrů trubek a mikrofitinek. Díky velmi úzké konstrukci, malým rozměrům upínacích kazet a vložek je vhodná zejména tam, kde je málo místa pro manipulaci (stísněné prostory), ale svar musí být opakovatelný, čistý a přesný.
Je určena pro trubky o vnějším průměru 3,0–12,7 mm. Uplatní se při výrobě a montáži procesních rozvodů v odvětvích, kde se vyžaduje vysoká čistota, přesnost a stabilní kvalita svarů.

Jako uzavřená orbitální svařovací hlava pomáhá OW12 vytvářet reprodukovatelné svary s kontrolovaným vedením elektrody kolem trubky. To je důležité při sériovém svařování, validovaných procesech a při rozvodech, kde se sleduje čistota i přesnost svarového spoje.

ORBIWELD 12 je navržena pro aplikace, kde by byla běžná svařovací hlava příliš velká:

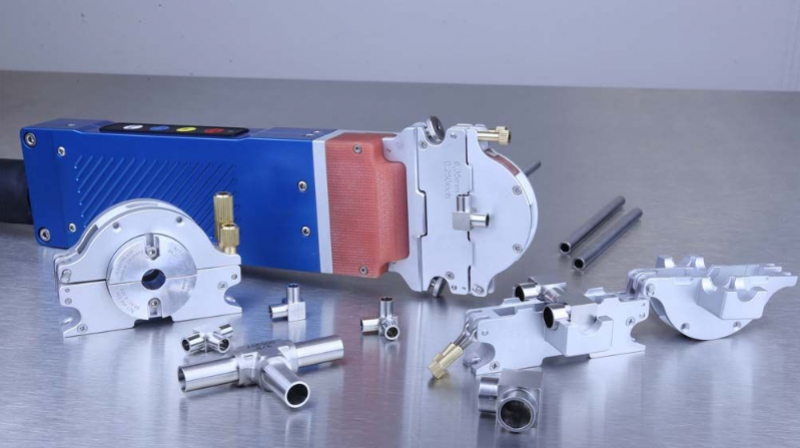

• mikrofitinky,
• polovodičový průmysl,
• letecký a kosmický průmysl,
• farmaceutický průmysl,

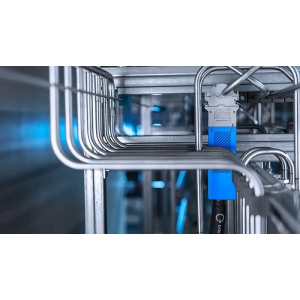

• rozvody ultračisté vody,
• procesní potrubí s vysokými požadavky na kvalitu svaru.

Hlavní výhody Orbitalum ORBIWELD 12

• uzavřená orbitální svařovací hlava pro malé průměry trubek,
• rozsah vnějšího průměru trubek 3,0–12,7 mm,
• vhodná pro tloušťku stěny přibližně 0,30 – 1,65 mm (dle materiálu),
• průměr elektrody: 1 mm,

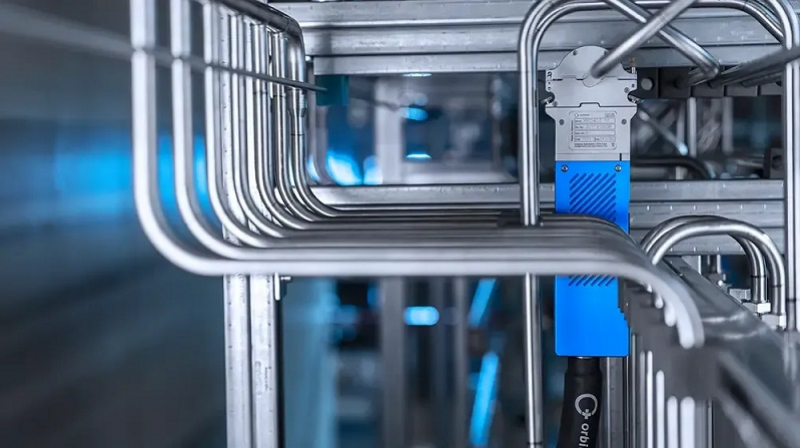

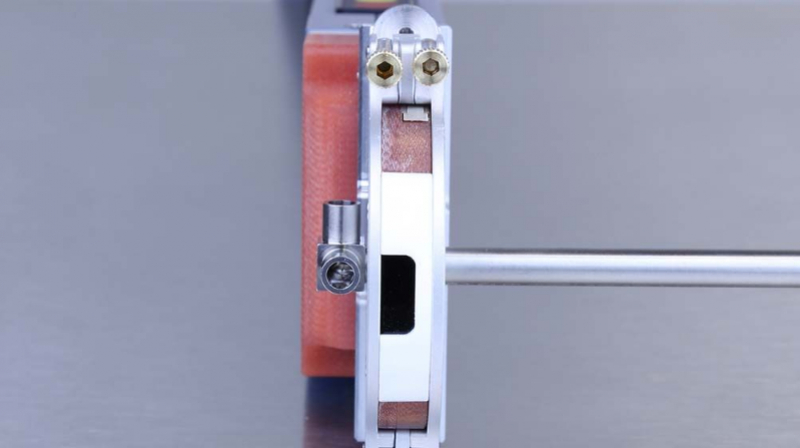

• velmi úzká konstrukce pro práci ve stísněných prostorách,

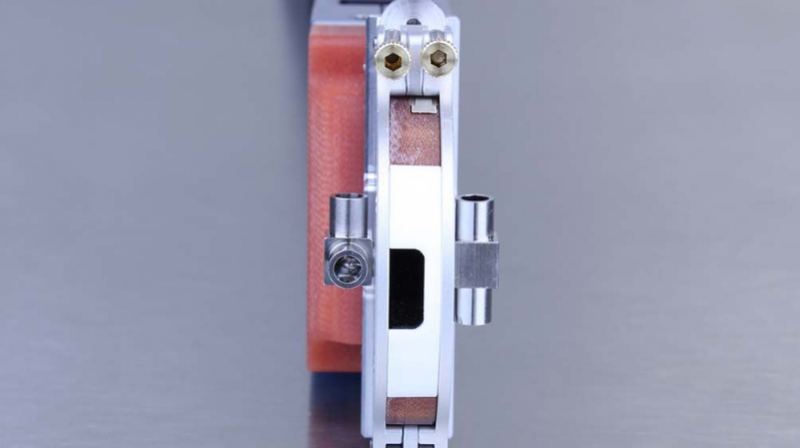

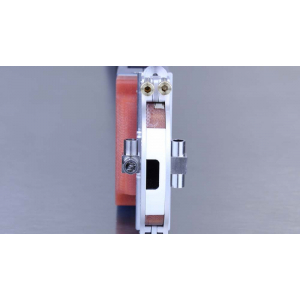

• odnímatelné upínací kazety pro přesné zarovnání dílů,
• rychlovýměnný systém kazet a vložek bez nářadí,
• vysoce flexibilní hadicový svazek s odlehčením tahu ke zdroji energie o délce 7,5 m,
• hmotnost včetně hadicového svazku: 4,8 kg,
• všechna připojení pro elektřinu, plyn a chladící vodu jsou pevně integrovány v hlavě,
• pro zvýšení produktivity umožňuje volitelná spínací jednotka ORBITWIN práci až se dvěma hlavami střídavým způsobem, čímž se výrazně zkracují časy přestavby a prostoje.

OW12 je dobře navržená svařovací hlava s nepřekonatelnou robustností, vysokou jednoduchostí používání a ještě vyšším výkonem i díky:

• vyšší teplotní stabilitě,
• zlepšeným charakteristikám zapalování,
• optimalizovanému vedení rotoru,
• optimalizované regulaci svařovacího plynu,
• chlazení kapalinou - zvyšuje tepelnou stabilitu hlavy, umožňuje pracovat i při vyšším zatížení vzhledem k velikosti zařízení,

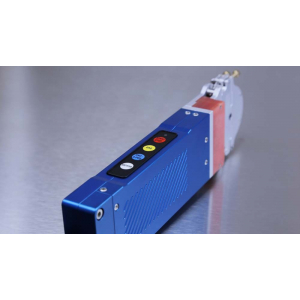

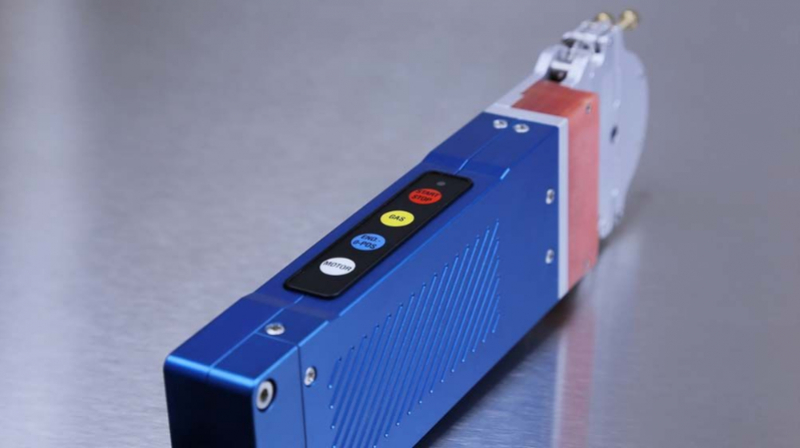

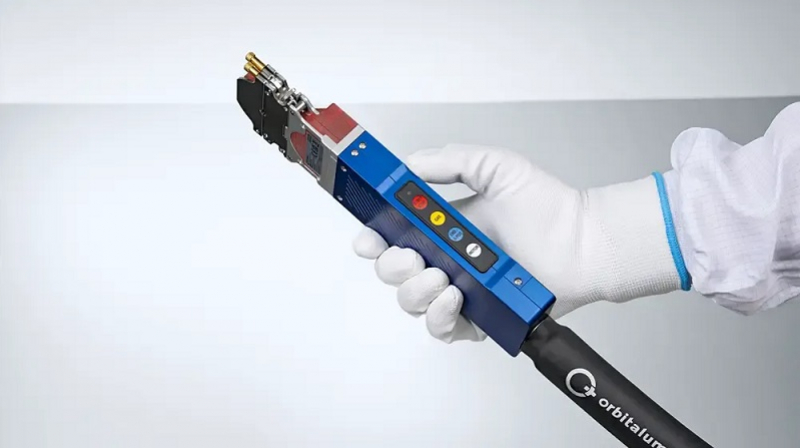

• integrovanému ovládacímu panelu v robustní hliníkové rukojeti – důležité příkazy pro svařovací proces lze přenášet přímo do svařovacího zdroje bez potřeby samostatného dálkového ovládání. To je praktické zejména při práci v úzkých prostorách, kde má svářeč nebo operátor omezený přístup ke zdroji a potřebuje mít základní ovládání u sebe.

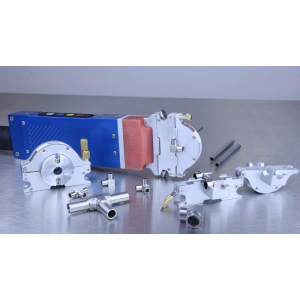

Upínací kazety podle typu aplikace

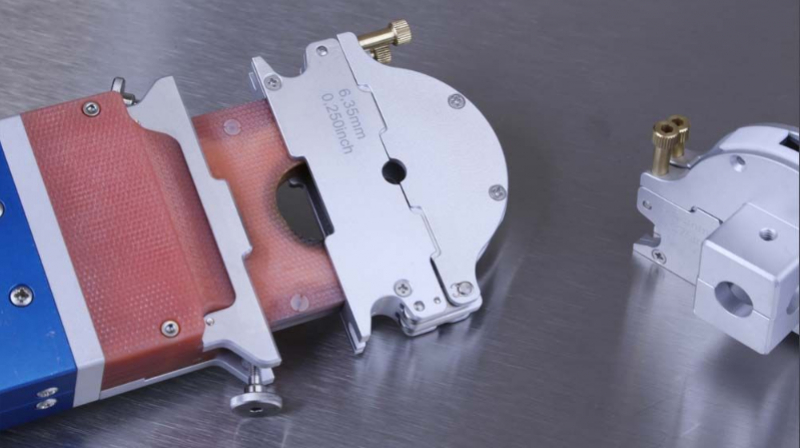

ORBIWELD 12 pracuje s odnímatelnými upínacími kazetami (nejsou součástí dodávky, objednávají se samostatně podle průměru trubky). Kazety umožňují přesné zarovnání svařovaných dílů i ve stísněných prostorách. Výměna kazet a vložek je řešena jako rychlý systém bez použití nářadí.

Pro OW12 jsou k dispozici dva typy upínání:

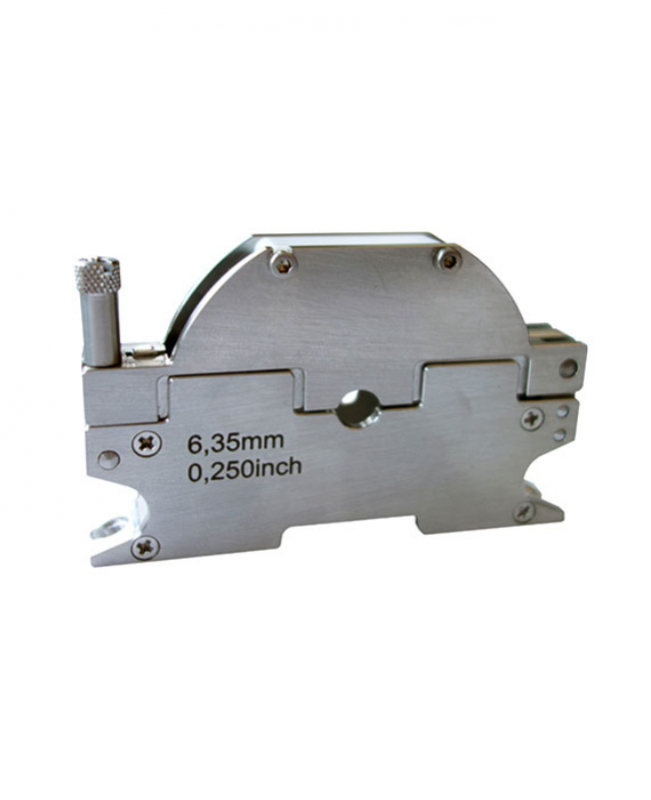

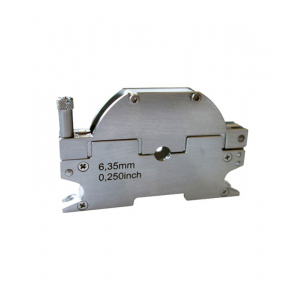

• typ A – extrémně úzká upínací kazeta pro mikrofitinky, mikroarmatury a aplikace s velmi krátkou upínací délkou,
• typ B – široká upínací kazeta s vyměnitelnými upínacími vložkami pro standardnější použití.

Obsah balení:
1 x orbitální svařovací hlava ORBIWELD 12

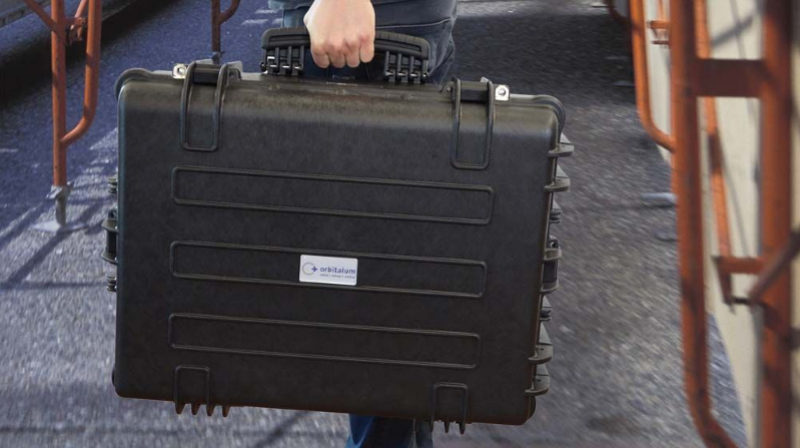

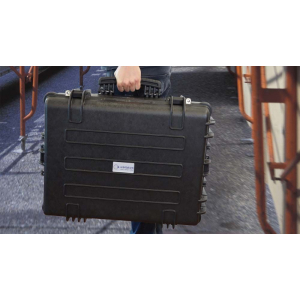

1 x přepravní kufřík
1 x spárové měřítko
1 x všeobecné bezpečnostní pokyny pro uzavřené svařovací hlavy
